A instalação de sprinklers retrofit é uma intervenção técnica complexa que transforma edifícios existentes em espaços protegidos por sistemas de supressão automáticos, reduzindo tempo de resposta ao incêndio, danos estruturais e perdas humanas. Para gestores prediais, engenheiros de manutenção e oficiais de conformidade é crucial entender os trade-offs entre tipos de sistema, exigências normativas (ABNT NBR 10897, orientações da NFPA 13 e manuais do Corpo de Bombeiros), e as implicações práticas sobre infraestrutura hidráulica, rotações de dutos e compatibilidade com o PPCI/AVCB.
Antes de detalhar as opções técnicas, riscos e benefícios, consideraremos a sequência lógica de decisão: avaliação de risco, escolha do tipo de sistema, estudo hidráulico, coordenação de instalações, execução e aceitação técnica. Cada etapa transforma incertezas do retrofit em resultados mensuráveis de redução de risco.
Por que fazer retrofit de sprinklers: benefícios tangíveis para segurança e gestão
Transição: entenda primeiro o que se ganha com o investimento e como traduzir benefícios técnicos em argumentos para diretores e seguradoras.
Proteção da vida e redução da carga térmica
A implementação de chuveiros automáticos reduz significativamente a taxa de crescimento e propagação do incêndio, limitando calor radiante e fumaça. Instalar sprinklers em áreas ocupadas reduz a necessidade de ocupantes se deslocarem longas distâncias; para edificações como hotéis, hospitais e escolas, essa redução se traduz diretamente em menos vítimas e em menores exigências complementares de compartimentação.
Minimização de danos materiais e continuidade do negócio
Sprinklers operam localmente no ponto de ignição (o head com bulbo termossensível ou disco fusível), controlando o fogo antes que o combate manual seja possível. Para gestores, isso significa menos perda de estoque, menor tempo de indisponibilidade e recuperação acelerada. Em instalações industriais, a escolha por sistemas ESFR para armazéns de paletes é a diferença entre perda total de estoque e um incidente contido.
Impacto regulatório e financeira: PPCI, AVCB e seguro
A conformidade com normas como a ABNT NBR 10897 e com recomendações da NFPA 13 facilita a aprovação do PPCI e a obtenção do AVCB. Além disso, seguradoras frequentemente oferecem prêmios menores quando a edificação conta com proteção ativa adequada, justificando economicamente o retrofit ao longo do ciclo de vida do edifício.
Transição para a regulamentação e obrigações técnicas
Antes de projetar, conhecer a regulamentação aplicável evita retrabalhos dispendiosos e garante aceitação junto ao Corpo de Bombeiros.
Normas brasileiras e interação com normas internacionais
A ABNT NBR 10897 define requisitos para projeto, instalação, manutenção e prova hidráulica de sistemas de chuveiros automáticos no Brasil. Em muitos projetos de retrofit, recomenda-se consultar também a NFPA 13 para detalhes sobre critérios de cálculo hidráulico, design por ocupação e especificação de sprinklers quando a NBR for omissa. As exigências do Corpo de Bombeiros local podem adicionar requisitos regionais (distanciamentos, janelas corta-fogo, rotas de fuga). Sempre fundamentar o projeto em uma cruzada normativa entre NBR, NFPA e regulamentos municipais.
PPCI, AVCB e o papel do projeto executivo
O projeto executivo do retrofit deve conter memória de cálculo hidráulica, planta de locais de sprinklers, especificações técnicas dos componentes, e um plano de integração com alarmes e detecção. Esses documentos são anexados ao PPCI e são essenciais para obter o AVCB. O Corpo de Bombeiros avaliará compatibilidade da vazão contratada, fontes alternativas de água e procedimentos de ensaio e manutenção.
Transição para os tipos de sistema: escolher tecnologia conforme risco e arquitetura
A seleção do tipo de sistema é o passo mais crítico do retrofit — errar aqui pode comprometer a eficácia e a viabilidade da obra.
Wet pipe (tubo molhado)
O sistema de tubo molhado é o mais simples e confiável: a tubulação está permanentemente cheia de água; quando um chuveiro abre, a água é imediatamente liberada. É indicado para edifícios que não sofrem risco de congelamento e onde a ocupação permite resposta imediata. Vantagens: operação rápida, menor custo inicial, manutenção simples. Desvantagens: não adequado para ambientes sujeitos a congelamento ou onde há risco de contaminação da água.
Dry pipe (tubo seco) e pré-ação
O tubo seco mantém ar pressurizado na tubulação; água só entra quando uma válvula de alívio detecta a abertura de uma cabeça. Usado em garagens ou locais sujeitos a congelamento. O sistema de pré-ação combina detecção por sensores (normalmente detectores de fumaça) com uma válvula solenoide: apenas após a detecção e abertura da válvula a tubulação é carregada com água, reduzindo descargas não intencionais em ambientes sensíveis (museus, salas de TI). A desvantagem é maior complexidade e necessidade de coordenação entre detecção e supressão.
Dilúvio
Em sistemas dilúvio a tubulação é vazia e todas as bocas abrem simultaneamente ao acionamento da válvula de dilúvio. Recomendado para proteção de riscos de rápida propagação ou em áreas onde é necessário saturar rapidamente um volume (ex.: tanques, áreas com equipamentos de alto risco). Exige detecção confiável e consome grandes vazões, o que impacta armazenamento e bombas.
ESFR e alternativas para armazenagem
O sistema ESFR (Early Suppression Fast Response) usa sprinklers com alto descarga e padrões de deflexão projetados para suprimir incêndios em estrados de paletes sem necessidade de sprinklers intermediários. Em retrofit de galpões high-rack, o ESFR reduz o número de sprinklers e frequência de sistema, mas demanda disponibilidade de vazões e pressões mais altas e compatibilidade com armazenamento (métodos de empilhamento, altura, mercadorias). A escolha entre ESFR e sistemas convencionais afeta significativamente o estudo hidráulico.
Transição para design hidráulico: como quantificar demanda e garantir fornecimento
O dimensionamento hidráulico é o coração do retrofit: determina bombas, reservatórios, diâmetros, perda de carga e aceitação do Corpo de Bombeiros.
Princípios básicos e fórmula do fator K
O vazão de um chuveiro é dada pela equação básica Q = K × √P, onde K é o fator K do orifício do chuveiro, Q é vazão (unidades conforme projeto: L/min ou gpm) e P é pressão diferencial no nozzle (kPa ou psi). A seleção do K adequado influencia área de projeto e densidade exigida (L/min·m²). A norma define combinação de área de projeto e densidade para cada ocupação.
Área de projeto, densidade e ocupação
Defina a ocupação (baixo, ordinário, extra-hazard) e aplique a densidade de projeto correspondente sobre a maior área exigida pela norma. Por exemplo, NFPA 13 pode exigir densidades maiores para extra-hazard, ou ESFR aplicará critérios distintos. O projeto deve identificar a área mais desfavorável — normalmente uma banda que inclua o ponto mais remoto da alimentação — e calcular a vazão total como densidade × área de projeto.
Perdas de carga e modelagem hidráulica
Calcule perdas por atrito e singularidades usando fórmulas apropriadas (Hazen–Williams ou Darcy–Weisbach). Em retrofit, longos trechos com curvas, conexões e passagens por paredes aumentam perdas. O relatório hidráulico deve demonstrar pressão residual em todos os sprinklers críticos, garantindo que a pressão disponível supere a mínima requerida pelo K-factor no ponto mais desfavorável.
Critério prático para seleção de diâmetros
Em retrofit, preserve diâmetros principais adequados (reduções abruptas geram perdas excessivas). Use diâmetros que limitem a velocidade de escoamento para reduzir ruído hidráulico e erosão interna (recomendado 1,5–3 m/s para sistemas em aço, verificar fabricante). A escolha do material (aço carbono, galvanizado, CPVC, inox) também afeta rugosidade e perda por unidade de comprimento.
Transição para suprimento de água: garantir vazão e pressão permanentes
A viabilidade do sistema depende de fonte de água: avaliar oferta pública, reservatórios existentes e necessidade de bomba de incêndio.
Fontes de água e armazenamento
Verifique a capacidade da rede pública e resultados de ensaio de vazão. Quando a rede for insuficiente, dimensione reservatórios conforme norma: volume para operação por tempo estabelecido (por exemplo, 60–120 minutos dependendo da ocupação e risco) mais volume do sistema de hidrantes. A qualidade da água influencia materiais (corrosão, sedimentos) e, em alguns casos, uso de filtros.
Bombas de incêndio: duty/standby e jockey
Bombas devem ser especificadas conforme curva de desempenho requerida: altura manométrica e vazão para atender área de projeto. Uma configuração típica inclui bomba duty e standby (para redundância) e uma bomba jockey para manter pressão e evitar partidas desnecessárias. Diesel ou elétrica com fonte de emergência devem seguir requisitos de NFPA 20 e critérios locais para autonomia e aceitação pelo Corpo de Bombeiros.
Controle e alarmes hidráulicos
Instale válvulas de alarme, flow switches, pressure switches e medição de vazão para monitoramento. Em sistemas pré-ação e dilúvio, integração com o sistema de detecção é crítica para evitar falsa liberação. Todos os dispositivos tamper e de supervisão devem ser interligados ao sistema de alarme geral do edifício e registrados no PPCI.
Transição para execução: desafios práticos do retrofit em edificações existentes
Retrofitar sprinklers implica trabalhar em estruturas ocupadas, coordenando trades e preservando integridade arquitetônica e funcional do prédio.
Inspeção inicial e levantamento executivo
Faça vistoria detalhada: alturas livres, contra-paredes, forros falsos, shafts, rotas para dutos e pontos de ancoragem estrutural. sistema de sprinklers interferências com HVAC, luminárias e sistemas elétricos. Um levantamento preciso (laser scan 3D se disponível) economiza tempo nas fases subsequentes.
Pontos críticos de coordenação com arquitetura e MEP
Coordene posicionamento de sprinklers para não colidirem com difusores de ar, luminárias ou estruturas expostas. Em casos estéticos, optar por sprinklers pintáveis ou emendas ocultas deve respeitar distância mínima do teto e diretiva do fabricante. Evite cortes excessivos em forros; prefira painéis removíveis para acesso e manutenção.
Ancoragem estrutural e proteção contra vibração/seísmo
Verifique capacidade de ancoragem em lajes e vigas. Em regiões com risco sísmico, aplique brace adequados e espaçamento conforme normas locais. Sistemas mal ancorados podem abrir juntas, causar vazamentos ou ruir durante eventos dinâmicos.
Transição para materiais, componentes e detalhes de projeto
A escolha correta de materiais e componentes determina durabilidade, manutenção e compatibilidade com o ambiente.
Materiais de tubulação e proteção contra corrosão
Em retrofit, tubulações em aço carbono pretas ou galvanizadas são comuns; em ambientes corrosivos ou onde a água contém agentes agressivos, avalie aço inoxidável ou revestimentos especiais. CPVC pode ser aceitável para riscos leves, mas exige certificação e compatibilidade com temperatura ambiente e pressão. Considere isolamento térmico onde necessário para evitar condensação e congelamento.

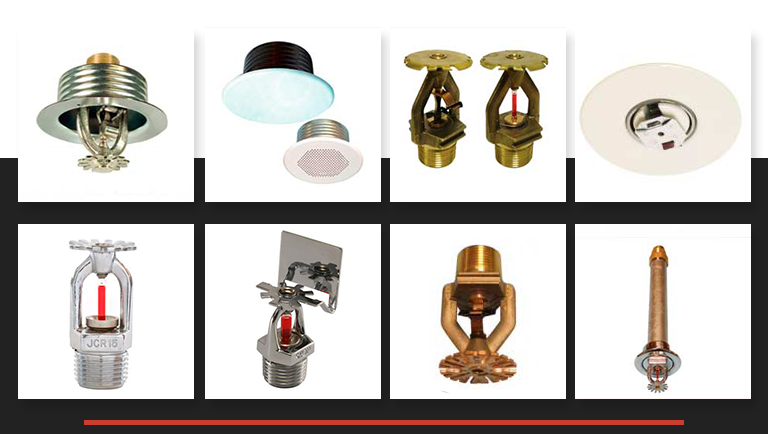

Tipos de bocas e defletores: escolha do sprinklers
Selecione sprinklers por padrão (pendente, upright, horizontal sidewall), K-factor e temperatura de operação. Em locais com decoração sensível, escolher modelos recessed ou escamoteáveis pode preservar estética. Em retrofit, respeite espaçamento máximo e mínimo do fabricante e normas; evite posicionamentos que causem cobertura inadequada por obstruções.
Válvulas e acessibilidade
Válvulas de alarm, válvulas de corte por zona e drenos devem ser acessíveis e identificados. Use caixas de inspeção e sinalização conforme legislação municipal. Instale testes de funcionamento em sequência para permitir manutenção sem retirar proteção de toda a edificação.
Transição para comissionamento, testes e manutenção contínua
Sem comissionamento adequado, um sistema novo pode falhar na operação crítica; o Corpo de Bombeiros exige evidências de testes para emissão de AVCB.
Ensaio hidrostático e aceitação
Realize ensaios hidrostáticos com pressões superiores às de operação (conforme ABNT/NFPA) por tempo determinado para verificar vazamentos. Documente fotografias, registros de pressão e atas de ensaio. A aceitação pelo corpo técnico envolve também testes de fluxo, chave de alarme e resposta da bomba.
Procedimentos de rotina e calendário de manutenção
Estabeleça rotina de inspeções mensais/anuais: inspeção de válvulas, testes de flow switches, inspeção visual de corrosão, substituição de sprinklers danificados, ensaios periódicos das bombas e revisão do reservatório. Documente em fichas técnicas e atualize o PPCI. A NBR define periodicidade mínima para testes e inspeções; siga as exigências locais do Corpo de Bombeiros.
Treinamento operacional e planos de emergência
Treine equipes de manutenção e brigada para operação de válvulas, sequência de desligamento seguro e procedimentos de isolamento. Integre o comportamento do sistema ao Plano de Prevenção e Combate a Incêndio (PPCI) para garantir respostas coordenadas que preservem vidas e ativos.
Transição para custos, retorno sobre investimento e seleção do escopo
Decidir o escopo do retrofit depende de análise econômica que considere perda evitada, redução do prêmio de seguro e custos de instalação e manutenção.
Análise de custo-benefício e justificativa para stakeholders
Elabore uma análise que compare CAPEX (instalação, bombas, reservatórios) e OPEX (manutenção, testes) contra perdas esperadas sem mitigação, prêmios de seguro e potencial perda de receita. Inclua fatores qualitativos como proteção de reputação e conformidade com requisitos legais.
Fases de implantação e mitigação de impacto operacional
Em edifícios ocupados, implante por fases: zonas críticas primeiro, coordenação com turnos, uso de planos temporários de proteção quando áreas estiverem desprotegidas. Isso reduz interrupção operacional e facilita liberação parcial de AVCB por etapas.
Transição para problemas comuns em retrofit e soluções práticas
Conhecer falhas recorrentes permite planejar mitigação proativa e evitar surpresas dispendiosas.
Interferência arquitetônica e soluções
Problema: forros com pouca folga impedem posicionamento dos sprinklers. Solução: uso de sprinklers de baixa projeção, recessos ou alteração pontual do forro; negociar pontos de atenção com arquitetura e priorizar cobertura de risco sobre estética quando necessário.
Rede pública insuficiente e alternativa prática
Problema: vazão da concessionária insuficiente. Solução: instalar reservatório dedicado e bomba de incêndio dimensionada para picos de demanda; considerar fontes alternativas (tanker) em situações temporárias até a adequação da rede.
Corrosão acelerada
Problema: água agressiva ou instalações antigas com corrosão. Solução: uso de materiais resistentes (inox), tratamento da água, e implementação de inspeções programadas com substituição proativa de trechos comprometidos.
Transição para documentação, certificação e entrega final
Entrega técnica completa é a chave para obtenção de AVCB e para manutenção previsível do sistema.
Documentos essenciais a entregar
Forneça: memória de cálculo hidráulica assinada por engenheiro responsável, plantas as-built, planilha de materiais, certificados de ensaio dos equipamentos (bombas, sprinklers), relatório de ensaio hidrostático, laudos de compatibilidade e manual de operação e manutenção. Esses documentos são exigidos pelo Corpo de Bombeiros e importantes para auditoria de seguradoras.
Registro para PPCI e obtenção do AVCB
Atualize o PPCI com as novas áreas protegidas e submeta o dossiê ao Corpo de Bombeiros para inspeção. Durante a vistoria, esteja preparado para demonstrar funcionamento da bomba, atuação de flow switches e integridade física do sistema.
Resumo conciso com ações recomendadas (próximos passos)
Transição: aqui estão as ações práticas e sequenciais para iniciar um retrofit bem-sucedido.
Ações imediatas e cronograma sugerido
- Contratar levantamento técnico e análise de risco para definir ocupação e densidade de projeto.
- Realizar teste de vazão na rede pública e estudo preliminar de disponibilidade de água.
- Elaborar projeto executivo segundo ABNT NBR 10897 e referências NFPA 13; submeter ao Corpo de Bombeiros para pré-avaliação.
- Planejar execução em fases, especificando materiais, pontos de ancoragem e integração com sistemas de detecção.
- Programar ensaios hidrostáticos, comissionamento de bombas e documentação para emissão do AVCB.
- Estabelecer contrato de manutenção e calendário de testes conforme normas nacionais.
Checklist rápido antes de aprovar o orçamento
- Confirmação da área de projeto e densidade aplicável.
- Reserva de vazão e pressão (curva da bomba e reserva de energia).
- Materiais aprovados para o ambiente (proteção contra corrosão).
- Plano de execução minimizando impacto operacional.
- Documentação completa para PPCI/AVCB e plano de manutenção.
A decisão de investir em retrofit de sprinklers protege pessoas, reduz perdas e alinha a edificação às exigências legais. Um projeto bem conduzido, respaldado por cálculos hidráulicos e pela conformidade com ABNT, NFPA e diretrizes do Corpo de Bombeiros, entrega um sistema confiável e sustentável — a base para continuidade operacional, economia em seguros e, acima de tudo, segurança para ocupantes.
